図の陰極線は下端が左へ折れており、バラクタ（可変容量）ダイオードを示す平行電極の記号ではない。したがって名称との組合せは誤りで、2を選ぶ。
令和8年度 7月試験 第二級陸上無線技術士 無線工学の基礎 問B-3
難度
標準

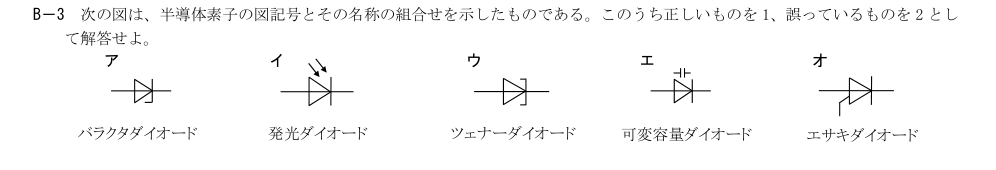

次の図は、半導体素子の図記号とその名称の組合せを示したものである。このうち正しいものを1、誤っているものを2として解答せよ。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
矢印が素子へ向かう記号は受光を表すフォトダイオードである。発光ダイオードでは矢印を素子から外向きに描くため、この組合せは誤りである。
補足Layer 3展開閉じる
陰極線の上下端がともに陽極側へ折れたコの字状の記号は、エサキ（トンネル）ダイオードを表す。印刷された名称は「ツェナーダイオード」なので組合せは誤りで、2を選ぶ。
ダイオードの接合部にコンデンサ状の平行電極を付した図記号は、接合容量を利用する可変容量ダイオード（バラクタダイオード）を表す。名称と一致する。
原紙の下方へ延びる線は陰極線の折れではなく、左右の端子とは別の第3端子である。エサキ（トンネル）ダイオードは陽極・陰極の2端子素子なので、この3端子の図記号と名称は一致せず、2を選ぶ。
