hieは、出力側の影響を無視した簡易h定数等価回路における入力電圧VBEと入力電流IBの比VBE/IBであり、入力インピーダンスを表す。
令和8年度 7月試験 第二級陸上無線技術士 無線工学の基礎 問B-4
難度
標準

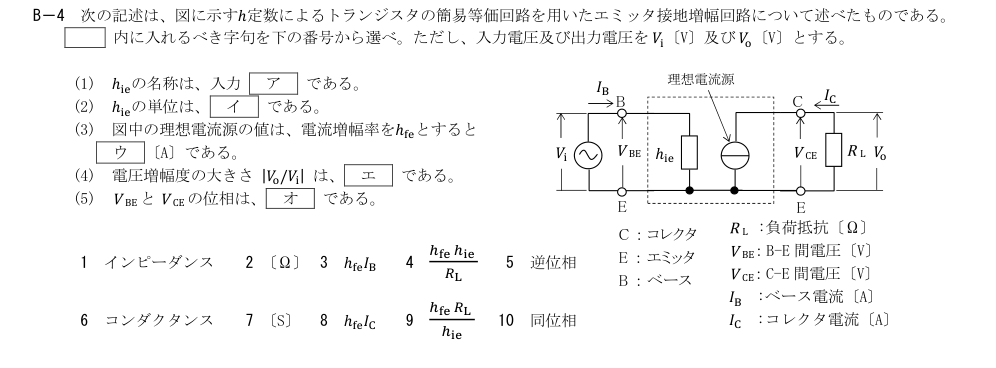

次の記述は、図に示すh定数によるトランジスタの簡易等価回路を用いたエミッタ接地増幅回路について述べたものである。□内に入れるべき字句を下の番号から選べ。ただし、入力電圧及び出力電圧を Vi〔V〕及び Vo〔V〕とする。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
hie=VBE/IBなので、単位はV/A=Ωとなる。
補足Layer 3展開閉じる
電流増幅率hfeはIC/IBであり、出力側の制御電流はIC=hfeIBとなるため、理想電流源の値はhfeIB〔A〕である。
Vi=VBE=hieIB、出力電圧の大きさは|Vo|=ICRL=hfeIBRLである。したがって |Vo/Vi|=(hfeIBRL)/(hieIB)=hfeRL/hie となる。
入力VBEが増加するとIC=hfeIBが増加し、負荷抵抗に生じる電圧降下が増えるためコレクタ電位VCEは低下する。よってVBEとVCEは逆位相である。
