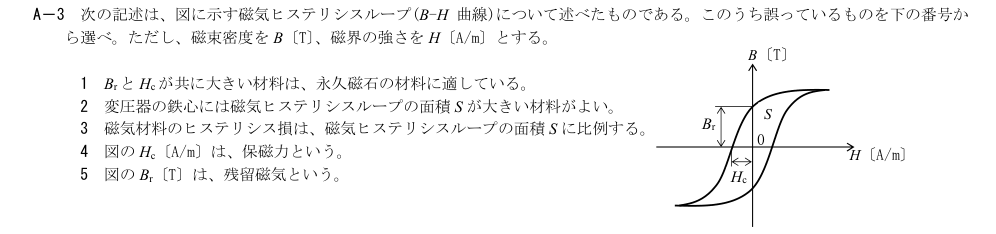

次の記述は、図に示す磁気ヒステリシスループ（B-H曲線）について述べたものである。このうち誤っているものを下の番号から選べ。ただし、磁束密度をB〔T〕、磁界の強さをH〔A/m〕とする。

解説

解説本文

展開

解説Layer 1

ループ面積は1周期当たりのヒステリシス損に対応する。変圧器鉄心では損失を小さくする必要があるため、面積Sの小さい軟磁性材料が望ましく、この記述が誤りである。

1: BrとHcが共に大きい材料は、永久磁石の材料に適している。
永久磁石には残留磁束密度Brと保磁力Hcが大きく、磁化状態を維持しやすい硬磁性材料が適するため、正しい記述である。
2: 変圧器の鉄心には磁気ヒステリシスループの面積Sが大きい材料がよい。
ループ面積は1周期当たりのヒステリシス損に対応する。変圧器鉄心では損失を小さくする必要があるため、面積Sの小さい軟磁性材料が望ましく、この記述が誤りである。
3: 磁気材料のヒステリシス損は、磁気ヒステリシスループの面積Sに比例する。
B-Hループの面積は単位体積・1周期当たりのヒステリシス損を表すため、正しい記述である。
4: 図のHc〔A/m〕は、保磁力という。
磁束密度Bを零に戻すために必要な逆向き磁界の大きさHcは保磁力であり、正しい。
5: 図のBr〔T〕は、残留磁気という。
外部磁界Hを零にした後に残る磁束密度Brを残留磁気（残留磁束密度）というため、正しい。
