第二級陸上無線技術士令和8年度 7月試験無線工学の基礎問 6

令和8年度 7月試験第二級陸上無線技術士無線工学の基礎問6

難度

標準

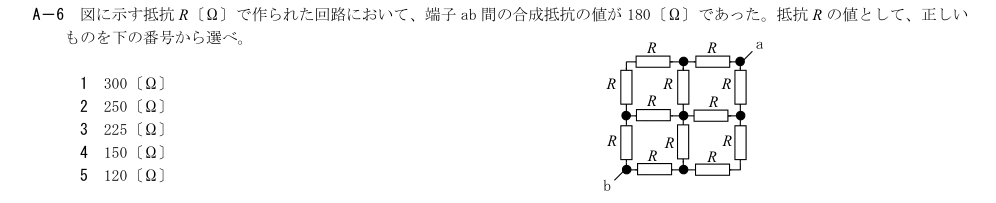

図に示す抵抗R〔Ω〕で作られた回路において、端子ab間の合成抵抗の値が180〔Ω〕であった。抵抗Rの値として、正しいものを下の番号から選べ。

解説

解説本文

展開

解説Layer 1

格子回路の合成抵抗はRab＝3R/2である。180＝3R/2よりR＝120 Ωとなる。

1: 300〔Ω〕
同一抵抗から成る図の格子回路を対称性と直並列・節点解析で縮約するとRab＝3R/2。R＝300 ΩならRab＝450 Ωとなり、180 Ωではない。
2: 250〔Ω〕
Rab＝3R/2より、R＝250 ΩではRab＝375 Ωとなる。
3: 225〔Ω〕
Rab＝3R/2より、R＝225 ΩではRab＝337.5 Ωとなる。
4: 150〔Ω〕
Rab＝3R/2より、R＝150 ΩではRab＝225 Ωとなる。
5: 120〔Ω〕
格子回路の合成抵抗はRab＝3R/2である。180＝3R/2よりR＝120 Ωとなる。
